一、   背景簡述

　　隨著社會的進步和發展，人們的生活方式時刻在發生變化。人們接受新事物的能力越來越強，也越來越樂意接受新事物給生活帶來的方便和愜意。不僅要在工作中使用高新技術的東西，在生活也要體會到智能化、便捷化。

　　因此在一些住宅小區、機關大院、停車場以及廠區門口要實現智能化、便捷化門禁的管理。對于車輛，要能夠判斷其是否為合法車輛，即是否是通過本單位認證的車輛。對于合法車輛要實現不停車出入，非法車輛要阻止其隨意進入并在必要的時候配合相關人員發送識別卡使其合法化。對于人員，要使合法的人員（即通過本單位認證的人員，帶有電子標簽卡的人員）可以自由通過，是本單位的人員而忘記佩戴標簽卡的人員可配套指紋識別系統或者人臉識別系統驗證身份后準許出入，否則，不予通行。從而可以大大的提高小區管理的安全系數，避免停車成亂停亂放的情況，實現工廠的智能考勤，優化人員管理。

二、   系統方案介紹

　　該系統采用世界領先的微波頻段遠距離射頻識別技術，每部車輛上均安裝有一張預先在系統注冊的有源感應卡（人員佩戴卡）。有源感應卡會不斷的發射微波信號，當安裝在出入口附近的遠距離閱讀器接收到感應卡信號后，遠距離讀卡器通過485接口或者RS232或者以太網等通信方式將卡信號發給通道控制器或者直接傳輸給電腦。通道控制器（或者是電腦）判斷該卡片的合法性，如果合法，則控制器上的繼電器驅動道閘開啟，允許車輛出入，否則不予放行。可在門衛處安裝一臺計算機，用來實時監控車輛或者人員的出入記錄，包括車輛部門、司機姓名、牌照以及照片。可配合圖像抓拍模塊，在車輛出入時，實時抓拍當前車輛照片并保存在數據庫中。

　　1．車輛出入門禁系統

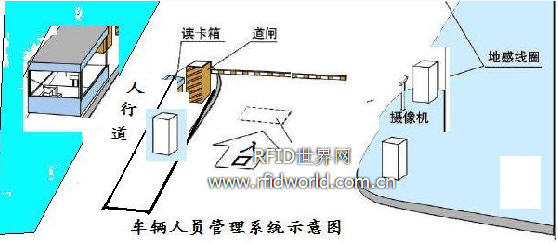

　　本系統只辨別車輛的合法性，不要求統計車輛的出入方向。方案示意圖如下：

　　通道寬度2-4米，讀卡距離最好限定在10米以下，可調節。如有需要可以不必停車，車速控制在60公里/小時以下為宜，感應卡選擇ML-T65有源電子標簽，將其安裝在車的擋風玻璃后面或者車內合適地方，人員佩戴胸前。讀卡器讀到即識別，不識別進出。該產品可以使用ML-M2000 /ML-M3000讀卡器，讀卡器可以放置再門衛桌面上或者可以安裝到室外，安裝到室外的時候要用一個金屬箱保護起來；讀卡器天線可以用不銹鋼立柱固定在通道旁或者懸于通道頂部恰當位置，安裝時可根據現場實際情況調整至最佳離地高度和角度。

　　當讀卡器識別到信息，然后通過各種方式傳輸?shù)娇刂破骰螂娔X管理系統，在管理系統判別車輛合法，則允許通過，否則，不許通行。必要的時候，可以配合發卡機給車輛發卡，讓車輛合法化。

　　還有一種情況需要考慮的就是：當車?yán)锩孀腥说臅r(shí)候，要進行雙重檢測，即對人員和車輛分別檢測。因?yàn)檐?chē)有車的識別卡，人有人的標記卡。

　　2.人員考勤門禁系統

　　該門禁主要的任務是實現人員的出入考勤，并且要能夠辨別出入方向，當然，也可以允許部分合法車輛通行。

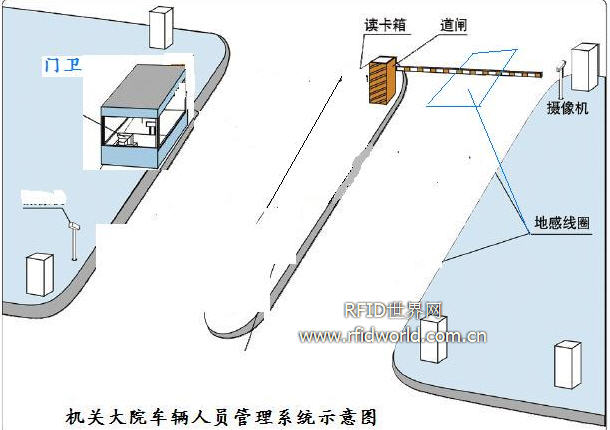

　　方案示意圖如下：

　　本系統要通過安裝兩臺讀卡器來實現相應的功能。因?yàn)橐獙?shí)現出入方向的辨別，在門禁出入口相隔10-20米的距離，系統按讀卡器讀到的先后順序判斷進出，先讀到先識別。該產品可以使用ML-M2000 /ML-M3000讀卡器，讀卡器可以放置再門衛桌面上或者可以安裝到室外，安裝到室外的時候要用一個金屬箱保護起來；讀卡器天線可以用不銹鋼立柱固定在通道旁或者懸于通道頂部恰當位置，安裝時可根據現場實際情況調整至最佳離地高度和角度。

　　有些時候，如果人員忘記佩戴識別卡則可以通過本系統配套的指紋識別系統或者人臉識別系統做協助，判別合法的人員予以通行，并且和遠距離識別系統一樣，其數據傳輸?shù)胶笈_(tái)管理中心作為考勤數據依據。當然，非本公司的人員和車輛，沒有本公司的門禁通行證（遠距離電子標簽），可以配合本系統的紅外系統來識別，識別到了但是經系統判別非合法人員或合法車輛者，不予通行或進行相關手續。

　　當允許部分車輛出入時，車輛只辨別其合法性，但是，車輛里面所載的人員也要佩戴射頻卡進行考勤的。

三、系統組成

　　1．RFID遠距離讀寫器；
　　2．遠距離電子標簽；
　　3．控制器; （如果不控制可以不選擇）
　　4．計算機；
　　5．車輛感應器 +環路地感線圈 ；（如果不控制可以不選擇）
　　6．定向天線 ；（如果不判斷進出可以用全向天線）
　　7．遙控器（如果不控制可以不選擇）
　　8．安裝支架 （可選）
　　9．專用開關穩壓電源
　　10．道閘（如果不控制可以不選擇）
　　11．?dāng)z像機（不拍照 可以不選擇）
　　12．視頻采集卡（不拍照 可以不選擇）
　　13．LED顯示屏（可選）
　　14．語音模塊（可選）
　　15．紅外傳感器（可選）

四、系統工作流程

　　◇ 當有員工（車輛）持電子標簽通過有效識別區域時，讀寫器自動讀取標簽，；
　　◇ 當讀到卡號后，在數據庫中檢索該卡對應的員工個人資料以及車輛的資料；
　　◇ 如果此卡的信息已經錄入， 且狀態為在職（本公司的車輛），必要時顯示該卡對應人員的基本信息和照片（本車輛的基本信息）；
　　◇ 如果有多人多車連續通過，則依次顯示每個人的信息，但是不傳輸車輛的顯示。
　　◇ 2.45G有源電子標簽有電量提示，當電池欠壓時，在電腦系統中可以顯示出來。
　　◇ 無卡的人和車輛，會通過紅外監測出來。

五、系統設備介紹

　　1、遠距離有源電子標簽ML-T65
　　有源感應卡為標識每輛汽車唯一身份的有源電子標簽，其主要技術性能如下：
　　識別距離 最遠80米（與2.45G讀卡器模塊，空氣中）
　　工作頻段 2.4－2.45G
　　接收靈敏度 -80 dbm ～ -90 dbm
　　存儲空間 16M
　　期望電池壽命 >6 年，實際電池壽命>2年。電池電量過低時自動報警
　　掉電保存期 10年以上
　　工作溫度 -40℃ ～ +80℃
　　保存溫度 -60℃ ～ +80℃
　　抗電磁干擾 10V/m 0.1～1000MHz AM調幅電磁波
　　震動 10～2000Hz 15g 三個軸
　　自由跌落 1500mm 混凝土地面，每個面各兩次

ML-T65

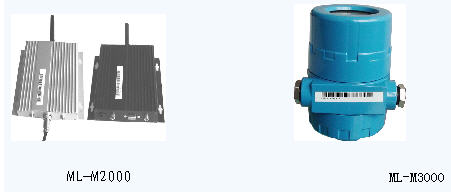

　　2、遠距離讀卡器ML-M2000/ML-M3000

　　主要技術性能如下：
　　距離可以現場調節：32個等級(可在軟件中調節)
　　識別速度 100 個標簽/秒 (僅限ID號)
　　防碰撞處理 200個標簽同時讀取
　　識別距離 最遠80米（與ML-T80/ML-T90系列標簽，空氣中）
　　工作頻段 2.4－2.45G
　　輸出功率 ≤0 dBm（可軟件調整）
　　微波通訊檢錯 CRC16循環冗余校驗
　　天線極化 定向/全向
　　電源+3.0V ~3.6VDC
　　通訊接口 RS232/485/usb/tcpip/gprs/weigen26 波特率：9600-19200
　　工作溫度 -40℃ ～ +80℃
　　保存溫度 -60℃ ～ +80℃
　　可靠性 MTBF ≥ 70000小時

六、成功案例

　　該方案成功應用于運城市薈萃小區（運城市委家屬院）。
　　1. 運城薈萃小區門禁系統技術要求：
　　1)    讀卡器的識別距離在2～80米之間，實際讀卡距離范圍在5米到10米之間。
　　2)    讀卡器可以同時識別車輛﹤50.
　　3)    讀寫器能自動接收電子標簽的信息。
　　4)    出門必須雙卡對應認證。
　　5)    電子標簽為遠距離有源電子標簽。
　　6)    電子標簽電池的壽命為2年，2年后更換電池。供方配合更換電池。
　　7)    車輛出入無須刷卡，可以不停車出入。
　　8)    LED顯示內容用戶指定。
　　9)    可以在安裝版軟件上實現人員路線軌跡查詢。
　　10)  可以查詢各種車輛信息。
　　11)  可以生成各種報表，要用戶指定。
　　12)  可以實現雙方溝通的一些功能。
　　13)  可以拍攝車輛圖片，圖片要求清晰。
　　14)  多個車輛連續出入，道閘一直抬起。

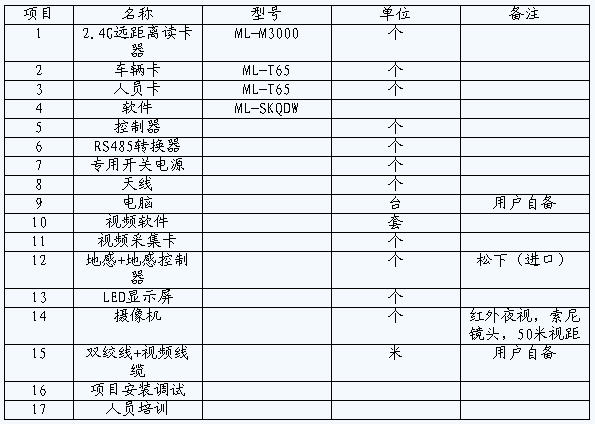

　　2. 運城薈萃小區門禁系統設備清單

　　3.系統軟件部分截圖

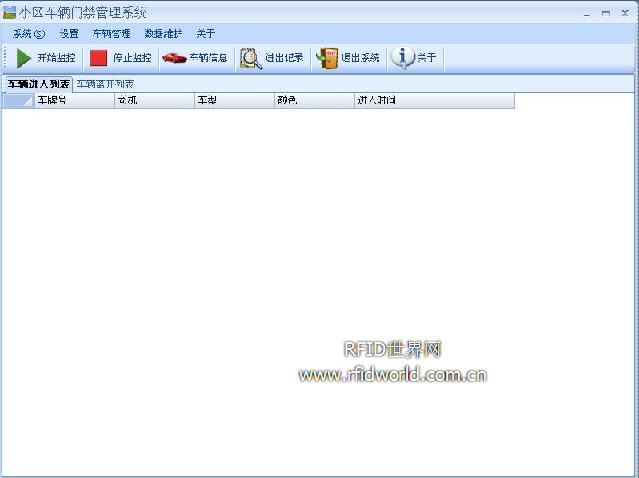

　　1）主界面：

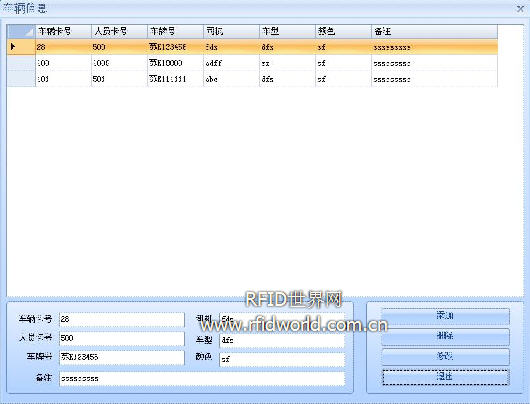

　　2）設置車輛信息：

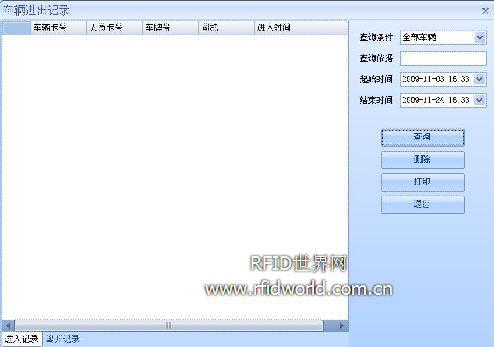

　　3）查詢車輛進出情況：

七、聯系我們

　　電話:0512-87655880
　　傳真:0512-87655879
　　手機:15306134346    15962169748   13862423497
　　郵箱:mlrfid@163.com
　　MSN：baichunyu123@msn.com
　　QQ: 982292647  392061642  909458011
　　聯系人：白春雨  回剛
　　地址:蘇州市高新區濱河路625號創業大廈1號樓505室

八、售后服務

　　蘇州木蘭電子有限公司承諾對本公司產品
　　1、            產品1年質保，終生免費維修，并提供技術指導，一旦出現故障，可實現設備快速更換；如果超過1年，要收取相應的成本費。
　　2、            7個工作日內幫助解決故障（若遇不可抗力因素可協定）；接到報修一個工作日內提供遠程技術指導；
　　3、            該系統整體建設工期可在30個工作日內完成
　　4、            如果您對當前的系統不滿意，我們可以為您量身定制產品，周期短，價格低，質量好。
