UHF 頻段RFID 系統干擾研究
作者：北京郵電大學電信工程學院 李江鋒
來源：RFID世界網
日期：2007-12-14 11:50:07
摘要：本文通過對我國UHF 頻段頻率分配的分析，得出該頻段RFID 設備可用的工作頻段，并通過UHF 頻段RFID 設備與同頻段的點對點立體聲廣播設備，相鄰頻段的無中心對講機和GSM 系統的干擾試驗，得出UHF 頻段RFID 設備與上述三種系統的兼容條件。
1．引言
RFID（Radio Frequency Identification）即射頻識別是一種非接觸式的自動識別技術，通過射頻
信號自動識別目標對象并獲得相關數據，識別工作無需人工干預，并可工作于各種惡劣環境[1]。
近年來RFID 成為先進技術領域的熱門話題，世界范圍內很多行業部門對RFID 技術非常重視，尤其
是零售業、物流業、供應鏈管理、交通運輸對于UHF 頻段的RFID 技術更是推崇備至。
RFID 系統基本由標簽、讀寫器和天線三部分組成。按照工作頻率的不同，RFID 系統分為低頻（LF
）、高頻（HF）、超高頻（UHF）和微波頻段（MW）。低頻（LF）系統使用頻率一般為125~134kHz，
主要用于短距離、低成本應用中。高頻（HF）系統工作頻率一般用于門禁控制和需傳送大量數據的
應用系統。超高頻（UHF）RFID 系統一般工作頻率為860~960MHz，設備采用反向散射的方式工作，
標簽利用接收到的由讀寫器發出的射頻能量，將其中的編碼信息利用電波傳播回去，其工作距離較
大，一般最大可達3~5 米。微波（MW）頻段系統應用于需要較長的讀寫距離和高度寫速度的場合。
國際標準ISO/IEC 18000 標準系列中推薦RFID 設備使用的頻率范圍包括135kHz 以下、13.56MHz、
433.92MHz、860~960MHz、2.4GHz。對于HF 頻段的135kHz、13.56MHz 以及UHF 頻段的2.4GHz 的
RFID 設備，由于頻段屬于國際通用的ISM 頻段，所以這些設備在世界上大部分國家和地區的應用頻
段基本一致。而對于在零售、供應鏈管理等行業應用廣泛的UHF 頻段860~960MHz 的RFID 設備，由
于這一頻段在世界各國的頻率規劃各不相同，所以目前應用于這一頻段的RFID 設備的應用頻率存在
一定差異[2]。
2．我國RFID 業務頻率使用狀況
目前我國無線電管理部門已經對RFID業務在HF頻段以及UHF 頻段的業務頻率做出了一定的規劃，允
許部分頻段用作RFID 業務。由于RFID 使用的HF 以及UHF2.4GHz 頻段基本上是國際通用的ISM 頻段
，所以目前在以上頻段我國的RFID 業務頻率的使用狀況基本上與國際上的頻率使用保持一致。
而對于備受關注的UHF860~960MHz 頻段，由于各國在這一頻段的頻率規劃不同，使得各國及地區在
這一頻段對RFID 業務頻率的規劃存在差異。在我國，根據我國的頻率劃分規定，860~960MHz 主要
用作固定移動業務。目前我國860~960MHz 頻段的具體頻率使用狀況見表1。
務，只用采用某種方法與某個頻段的業務共用頻譜資源。移動通信和航空導航業務使用地域廣泛，
而且業務重要性毋庸置疑，所以無法采取任何措施來實現其與RFID業務的共用。無中心對講業務由
于是窄帶業務，其使用頻帶寬度只有2MHz，所以也無法共用。這樣看來，唯一可能的就是RFID 業務
與立體聲廣播點對點傳輸業務共用頻段。所以，目前對于860~960MHz 頻段的RFID 業務在中國唯一
可能的使用頻段就是917~925MHz。
如果在917~925MHz 頻段內開放RFID 業務，就需要考慮多個方面的干擾問題或兼容性問題，如RFID
與同頻段的立體聲廣播點對點傳輸業務的干擾保護問題，RFID 業務與相鄰頻段的GSM 上下行業務的
干擾保護問題，RFID 業務與無中心對講機業務的干擾保護問題等。因此必須通過相關的干擾技術試
驗，得到RFID 業務與相關業務的干擾保護條件或兼容條件，才能確保業務能夠正確應用于917~925MHz 頻段。
3．RFID 業務與STL 業務干擾研究
3.1 STL 系統介紹
STL（Stereo Transmission Link）系統，是點對點立體聲廣播用于擴展覆蓋區域的一種傳輸系統，
主要用于廣播電臺播控中心與調頻廣播發射機房之間的節目傳送。我國劃分給點對點立體聲廣播傳
輸業務的工作頻段為917~925MHz，傳送方式是無線直線視距傳播。

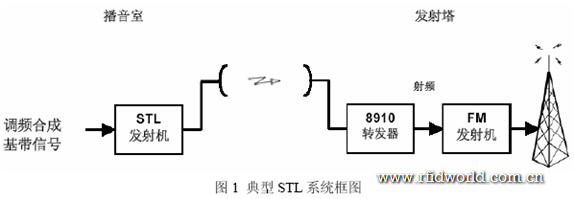

典型的STL 系統框圖如圖1 所示。
由于在UHF 頻段RFID 業務是與立體聲廣播點對點傳輸業務共用頻譜資源，因此二者之間的干擾對
RFID 業務性能至關重要。設計如下的干擾試驗，對RFID 系統與STL 系統之間的干擾進行分析和研
究。
3.2.1 試驗設計
由于受到場地等條件的限制，因此本文所涉及的試驗主要是指實驗室內的傳導試驗。試驗所用被測
設備為深圳先施科技有限公司的Sense-1864 讀寫器和美國TFT 公司的STL 立體聲廣播設備。測試系

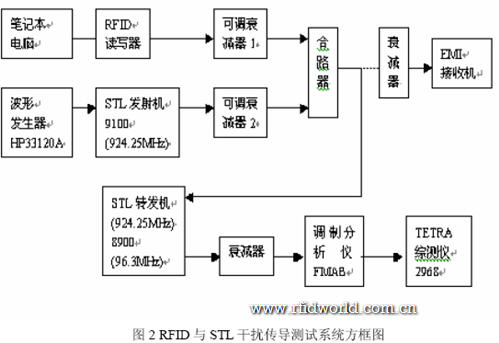

統方框圖如圖2 所示。
在合路器輸出端測得信號功率為-47dBm，記錄STL 設備正常工作時綜測儀的SINAD 值。開啟RFID 設
備，使RFID 讀寫器工作在924.5MHz 和924.0MHz，不同的功率級別，分別記錄相應的綜測儀的SINAD

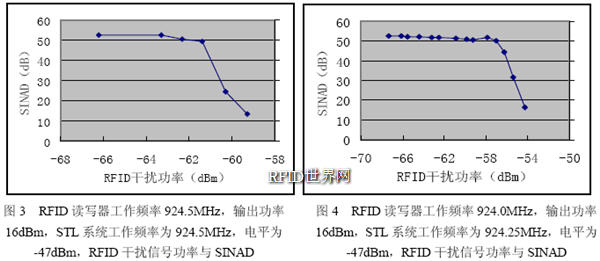

值[4]。相應的測試結果見圖3 和圖4。
由上述試驗結果可以看出，在STL 立體聲廣播設備接收的有用信號為-47dBm的情況下，RFID 讀寫器
干擾信號電平為-63dBm 左右時，會對STL 設備產生干擾，使STL 設備的SINAD值開始下降。也就是
說當固定頻率工作的RFID 設備產生的干擾信號落入STL 接收設備的200kHz 信道內的功率達到-
63dBm 左右時，RFID 設備會對STL 設備產生輕微干擾，當干擾信號達到-59dBm 左右時，RFID 設備
會對STL 設備產生嚴重干擾。
4．RFID 業務與無中心對講機業務干擾研究
4.1 無中心對講機系統介紹
無中心多信道選址移動通信系統是一種不采用交換控制中心的集中控制，而由各移動臺或固定臺分
別設定無線通信鏈路的分散控制方式的自集群系統。其主要特點有:無中心組網、數字選呼自動接續
多址用戶、多信道共用自動選取空閑頻率等。900 MHz 無中心系統的電臺可自動選擇使用915 MHz～
917 MHz 頻段內的各個信道，各地?zé)o線電管理機構在審批用戶申請設臺時，直接為用戶指配電臺呼
號編碼，無需再指配頻率。與傳統的對講機相比，它增加了組呼、群呼等功能，一般情況下用作兩
個以上的用戶同時進行語音通信。無中心對講系統目前在建筑工程、物業管理、物資流通等領域均
有一定的應用，一般的無中心對講機的作用半徑為3 公里左右[3]。
4.2 RFID 設備與無中心對講機干擾試驗
考慮到可能應用于917～925MHz 頻率范圍內的RFID 業務，在頻率范圍上與無中心對講機緊緊相鄰，
而且這兩種業務在某些應用場合如碼頭、物流中心等地域應用領域相互重疊。所以有必要對RFID 業
務與無中心對講機業務進行相關的技術試驗，得出RFID 業務與目前的無中心對講機的兼容條件。
4.2.1 試驗設計

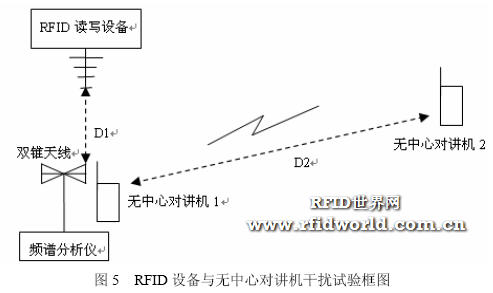

試驗的方框圖如圖5 所示。
作在固定頻率點和調頻模式，通過改變兩個無中心對講機之間的距離，使得通話質量與RFID 讀寫器
開啟之前保持一致，記錄無中心對講機之間的距離[4]。
4.2.2 試驗結論
通過上述試驗，可以看出RFID 設備的帶外發射對無中心對講機設備的正常通信有輕微的影響。在最
壞情況下，當午中心對講機工作于固定的通信信道時，此時固定頻點工作的RFID 設備的帶外發射對
其通信距離有一定影響。當RFID 設備的帶外發射在無中心對講機的通信頻率處的功率譜密度為-
30dBm/100kHz 時，在距離RFID 設備3 米的保護距離的情況下，無中心對講機通信距離由原來的700
米減小為400 米左右，還能夠基本滿足無中心對講機在一定范圍內的使用。
當無中心對講機工作于正常模式時，其信道檢測功能能夠充分發揮作用，能夠根據無中心對講機通
信頻帶內的每個信道的噪聲情況而靈活選擇信道。此時的RFID 設備無論是工作于固定頻率還是跳頻
模式，在其帶外發射能夠滿足在無中心對講機通信頻率處的譜密度達到-30dBm/100kHz 時，在距離
RFID 設備3 米的保護距離的情況下，無中心對講機的通信距離基本不受影響。
5．RFID 業務與GSM 業務干擾研究
917～925MHz 頻段與GSM 移動通信下行頻段只有5MHz 間隔，相對可能應用于這一頻段的RFID 業務
的讀寫器發射功率而言，GSM 下行信號完全屬于弱小信號。而且由于GSM信號覆蓋區域廣闊，抑制不
好的RFID 設備的帶外發射有可能會對相對較弱的GSM 下行信號造成干擾。所以我們有必要對RFID
業務與GSM 業務進行干擾技術試驗，來研究RFID業務與GSM 業務的兼容條件。
5.1 試驗設計

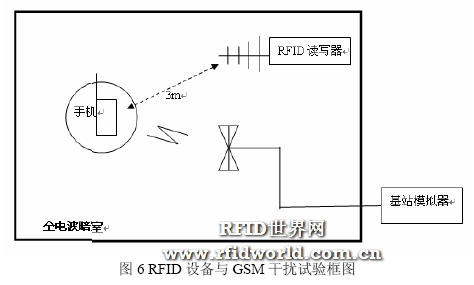

試驗框圖如圖6 所示。
設RFID 讀寫器及天線，手機通過假設在暗室中的另外一個天線與連接在暗室外的基站模擬器進行通
信。通過調整基站模擬器的輸出功率來控制手機放置點的GSM 網絡信號強度，在手機與基站模擬器
之間建立通信鏈路。打開RFID 設備的發射功率，通過調整其發射功率的大小來控制其帶外發射落在
GSM 通信信道內的功率為不同的數值，此時觀察其對GSM 手機通信鏈路的影響[4]。
5.2 試驗結論
通過以上試驗，我們可以看到RFID 設備的帶外發射對于GSM 業務存在一定的干擾可能。當RFID 設
備的帶外發射在GSM 下行鏈路頻段中的功率譜密度能夠小于-47dBm 時，基本能夠保證在距離RFID
設備3 米的保護距離的情況下，一般網絡覆蓋條件下的GSM 手機基本上不受干擾。通常的UHF 頻段
RFID 設備的作用距離為3～5 米，所以對于距離RFID設備3 米的保護距離的條件應該能夠完全滿足
。所以，總得來說在滿足帶外發射在GSM 下行頻段的功率譜密度小于-47dBm 的情況下，RFID 設備
對于GSM 設備基本不會產生干擾。
6．總結
本文通過在實驗室內對RFID 設備與點對點立體聲廣播設備、無中心對講機以及GSM設備的干擾試驗
，對UHF 頻段的RFID 設備可能存在的干擾進行了研究，得出了與上述三種系統的兼容條件。即在相
應的電平下，RFID 設備會對STL 設備產生干擾甚至嚴重干擾。當RFID 設備的帶外發射在無中心對
講機的通信頻率處的功率譜密度為-30dBm/100kHz 時，在距離RFID 設備3 米的保護距離的情況下，
RFID 設備不會對無中心對講機產生明顯干擾。在滿足帶外發射在GSM 下行頻段的功率譜密度小于-
47dBm 的情況下，RFID 設備對于GSM設備基本不會產生干擾。
參考文獻
[1] 游戰清，劉克勝，張義強，吳谷．《無線射頻識別技術（RFID）規劃與實施》[M]，北京：電子工業出版社，2005.9。
[2] ISO/IEC 18000. Information technology — Radio frequency identification for item management[S]
[3] GB/T 15939-1995.《無中心多信道選址移動通信系統設備通用規范》[S]
[4] ETSI EN 302 208-1. Electromagnetic compatibility and Radio spectrum Matters (ERM);Radio Frequency Identification Equipment operating in the band 865 MHz to 868 MHz with power levels up to 2W;Part 1:Technical requirements and methods of measurement[S]
