近年來，隨著無線通信事業迅猛發展，無線電發射設備數量快速增加，無線電設備檢測以及臺站管理、臺站核查等的工作任務也日益加重。為了使無線電管理工作更加規范和高效，寧波市無線電管理處引入RFID技術構建了“無線電基站設備管理系統”，并用于2006年移動蜂窩基站檢測工作。

1 系統特點和功能

“無線電基站設備管理系統”的硬件部分，包括計算機、手持式讀卡機和RFID電子標簽，軟件部分由基于unix平臺的自由開發工具和嵌入式數據庫進行開發，最終編譯生成可以在 windows平臺上運行的工具集。本系統可以采用網絡結構和單機野外獨立操作兩種方式：當設備在實驗室進行檢測時，采用服務器/客戶端的網絡結構，數據可以直接從客戶端傳送到服務器上進行計算或保存；當在對基站等現場測試時，采用筆記本電腦單機模式，可以進行現場測試和電子標簽的數據錄入工作。

本系統可以對基站信息、設備信息和檢測數據進行有效管理，通過手持式讀卡機把相關數據傳輸?shù)絉FID電子標簽上，可實現一個基站的多臺設備擁有統一標志的RFID電子標簽，便于開展臺站核查和發射技術指標核對工作。

2 系統設計

根據所實現的功能分析，本系統共有五個模塊：基站管理、設備管理、數據管理、查看和幫助等功能模塊，如圖1所示。每一個模塊具有各自的子模塊及獨立的功能和界面。

圖1 系統的功能模塊

＊基站管理模塊：能實現對基站信息的新建、編輯、刪除、查找等功能；

＊設備管理模塊：能實現對設備信息的新建、編輯、刪除、查找和制卡等功能；

＊數據管理模塊：能實現對錄入的數據進行數據庫同步、下載到手持機、手持機上傳和參數設置等功能。

3 數據庫設計

本系統涉及的實體共有一個數據庫，數據庫又分設五個數據表，列舉如下：

＊基站信息表：包含設臺單位、基站地址、經度、緯度、海拔高度等信息。

＊設備信息表：包含制造商、設備型號、出廠編號、臺站地址、執照編號、測試日期等信息。

＊天線信息表：包含天線型號、天線增益、駐波比等信息。

＊檢測項目信息表：包含檢測項目、單位等信息。

＊技術參數信息表：包含檢測項目、技術指標、實測值等信息。

4 手持機模塊設計

手持機模塊包括手持機和RFID電子標簽兩部分。手持機可以選用有線或無線的方式與電腦連接；RFID電子標簽的容量可以從2k到8k或者更高，可按實際需要選配。本系統結合投資成本和實際需要選擇了有線連接的手持機和2k容量的RFID電子標簽卡。手持機可以實現設備管理、系統設置、輸入測試、射頻卡測試等功能。

5 系統試用測試

（1）連接數據庫

系統軟件通過后臺的SQL語句與數據庫連接。點擊系統運行程序，出現連接界面（如圖2所示），可以通過選擇聯網模式或單機模式進行連接。

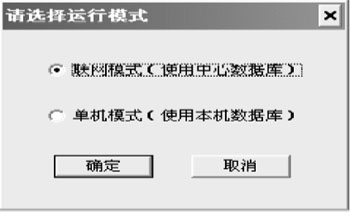

圖2 連接選擇界面

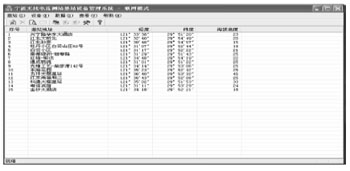

圖3 系統運行主界面

（2）系統主界面

成功登錄系統之后，將看到系統運行主界面（如圖3所示）。

（3）系統試用測試

在2006年，寧波市無線電管理處利用該系統分別對浙江移動寧波分公司的GSM網絡、中國聯通寧波分公司的CDMA網絡和GSM網絡按3%比例進行了抽檢，對62個基站115臺設備進行現場檢測和數據輸入。基站的現場測試及RFID寫卡過程如圖4所示。

系統測試考察了數據表錄入、查詢和手持機連接等幾項功能。各個界面的數據輸入、輸出、手持機下載和上傳及RFID電子標簽的制卡、讀卡都正常。

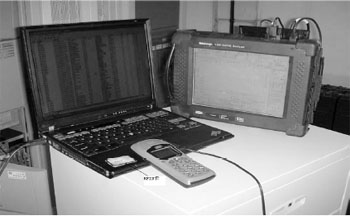

圖4 基站測試和RFID寫卡現場

6 結束語

本系統為寧波市無線電管理處與群光公司合作開發的應用軟件，是采用RFID技術的一次成功嘗試。該系統界面友好、操作方便、實用性強。功能更加強大的PDA觸摸式手持機和逐步改進的RFID技術，將給用戶增加了選擇空間和便捷的野外操作體驗。隨著應用的更加深入，“無線電基站設備管理系統”可以進行技術升級和功能拓展，將在日常設備檢測、臺站管理及資產管理等方面發揮更大作用
