1 引言

軍隊各級醫療機構的衛生戰備物資儲備的種類繁多．人工管理狀態下．物資在查找、更換以及按“三分四定”要求管理時，費時、費力、效果差，常有“表面光”現象，難以滿足未來戰爭對衛勤保障的要求 利用現代化信息技術手段解決戰備物資的儲備管理落后的狀況已成為提高快速保障能力． 以適應高技術條件下局部戰爭要求的關鍵問題之_[I-21 為此．我們?cè)谝?guī)范化建設戰備庫室的基礎上．研發了“衛生戰備物資智能管理系統”。以計算機模擬倉庫的形式．實現了對戰備物資的可視化管理：射頻識別(Radio Frequencv Identification,RFID)技術的集成應用．更增加了智能管理的功能．手持機對電子標簽的識別．方便了野外作業。多家軍隊醫療機構在應用了該系統后．其戰備物資的管理效率和管理水平有了明顯提高。

2 總體設計

2．1 基本思路
根據戰備物資儲備的要求．在計算機模擬倉庫中實現對衛生戰備物資的“三分四定”管理．并形成和打印出報表．方便實戰：結合RFID技術的應用．追蹤物資在庫狀況和裝箱物品識別．用先進的信息技術提升快速衛勤保障的能力：物品編碼兼容軍隊衛生裝備的統一編碼．為大聯勤的物資調撥管理打下基礎：局域網的應用實現信息共享。方便日常管理。

2．2 系統構成

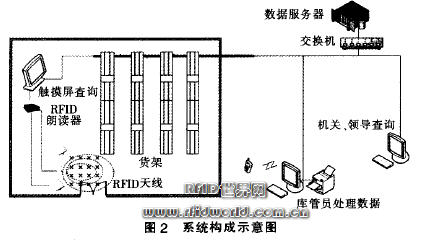

“衛生戰備物資智能管理系統”由RFID采集、模擬倉庫觸摸屏查詢和業務管理(含RFID標簽發行功能)等3個部分組成(如圖1、圖2所示)。這3個模塊互相聯系，集成為一個整體，共同完成物資管理的各個流程。業務管理模塊連接后臺數據庫是整個系統的核心．RFID采集與計算機模擬立體倉庫是實現管理功能的基礎和手段。

2．3 系統應用環境

2．3．1 硬件環境
客戶端：賽揚1．7GHz以上CPU．512MB內存，40 GB以上
硬盤；服務器：P4以上CPU，512MB內存，80GB以上硬盤。

2．3-2 軟件環境
客戶端：Windows 2000kXP；服務器：Windows 2000 SERV．ERkX~2003；Sqlserver 2005。

2．3．3 開發平臺與環境
Visual C#；．NET Framework 2．0。

3 硬件設計

RFlD是一種無接觸自動識別技術．它具有無線即時遠距離讀取方式，識別速度快，使用壽命長。可數據集成，可在各種惡劣環境下工作，具有較高的安全防護能力等。正是因?yàn)镽FID具有這些其它識別技術無法企及的獨特優越性．所以其被廣泛應用于軍隊后勤保障中。

3．1 RFID硬件構成
RFID采集模塊一般包括3個部分．即RFID標簽、閱讀器和天線

3．1．1 RFID標簽
標簽的電氣部分由1個天線和專用集成電路(ASIC1組成。標簽的天線是幾組繞線的線圈。標簽的ASIC由1個高速射頻接口、1個控制單元和1個電可擦可編程只讀存儲器(EEPROM，一種掉電后數據不丟失的存儲芯片)組成按供電的方式，標簽可以分為主動式(本身有能源)和被動式(本身無能源)2種。由于被動式標簽不需電池供電，具有成本低、可靠性高等優點．因而受到重視。

在架構上．有13本UID標準和歐美的EPC標準 EPC制定的IC標簽中所包含的內容只有物品的識別編號．大多數情況下不存在隱私資訊等問題。每個標簽擁有1個全球唯一的ID號碼。標簽有各種封裝形式，可十分方便地附著安裝在待識別物體上，并可回收再利用。電子標簽中一般保存有約定格式的電子數據。當附著電子標簽的待識別物品通過可識讀范圍時， 閱讀器自動以無接觸方式遠距離將電子標簽中的約定識別信息取出(可同時讀取多個標簽的數據)，從而實現自動識別物品或自動收集物品標識信息的功能。

本系統采用符合GEN2標準的超高頻電子標簽．這種標簽具成本低、識讀距離遠和識別率高的優點。

3．1．2 閱讀器
閱讀器是信息讀出裝置，可遠距離、無接觸地讀取并識別Tag中所保存的電子數據，從而達到自動識別物體的目的 閱讀器一般集成收發器與讀寫器模塊．可以是手持式的．也可以是固定式的，它發出的無線電波，根據其功率和選用頻率不同，在數厘米到數百米甚至更遠的范圍內均有效。

3．1．2．1 收發器
收發器是射頻能量之源。它產生射頻信號．完成射頻能量激活，并支持(供能給)“被動式”射頻識別標簽的工作。其任務是對由天線發射和接收的射額信號進行控制及調制解碼：對“被動式”射頻識別標簽上反射或后向散射來的射頻信號進行過濾及放大。

3．1-2．2 讀寫器
讀寫器的任務是控制收發器發射射頻信號：通過收發器接收來自標簽上的已編碼射頻信號．對標簽的認證識別信息進行解碼；將認證識別信息連帶標簽上其它相關信息傳輸?shù)街鳈C(jī)以供處理。

本系統采用的閱讀器工作頻段為902 928 MH ．對標簽的可讀取距離，固定式可達到5 m 。手持式可達0．5 m。閱讀器通過天線感應電子標簽．并讀取標簽內的數據信息。

3．1．3 天線
天線是標簽與閱讀器之間的聯結“管道”．通過天線來控制系統信號的獲得與交換。根據不同的使用場合，天線被做成多種樣式。任一射頻識別系統至少應包含1根天線(不管是內置還是外置)以發射和接收射頻信號 所采用天線的形式及數量應視具體應用而定。本系統采用雙數天線．以區別物品的進出方向。

3.2 RFIDT作原理
RFID的基本原理是利用射頻信號及其空間耦合、傳輸特性．實現對靜止的或移動中的待識別物品的自動機器識別 射頻電路的主要功能有2個：一是利用射頻訊號充電．二是利用射頻訊號以負載調變進行數據收發。

具體的識別過程是：當RFID讀寫器開機后．它會在給定的頻段860—915 MHz(UHF)或13．56 MHz(HF)通過天線發射1個無線電信號給標簽．附近的被動式RFID標簽通過自己的專用天線接收此信號，利用從信號中得到的能量．來喚醒啟動芯片工作。芯片啟動后就可讀出、寫人數據，并將內存數據反射調制成微波載波信號 讀寫器通過天線接收由標簽反射回來的信號，經射頻收發器進行收發分離．然后進行檢波、解調，通過前置放大器放大，得到標簽芯片中的數據．再經過譯碼，發現此信號是正確的．并藉由調變來改變掃瞄器的電磁場，證明標簽所代表的物品的存在．從而達到識別物品的目的。通過計算機管理軟件及計算機網絡．實現對物體識別信息的采集、處理及遠程傳送等管理功能。

4 軟件設計

4．1 組成
該系統由衛生戰備物資智能化管理、衛生戰備物資智能查詢和手持機識別等3個模塊組成。

4．2 功能
4．2．1 衛生戰備物資智能化管理
該模塊可以實現以下10項功能，具體功能描述如下：
(1)定位存放：實現了將戰備物資的具體信息放人計算機模擬貨架的指定位置 其中的物品裝箱功能突顯了方便戰備物資箱化管理的特點
(2)定人管理：通過設定分組、分配組員、分物到組、定人到物幾個步驟，實現了對戰備物資的專人保管。
(3)定物管理：將庫內物資標記為攜行、運行、移交留守等3種類型，從而固定了“三分”物資的品種與數量．分類報表能方便打印
(4)定車管理：將機動物資及醫療分隊人員先行固定車輛編號，以便拉動時的迅速裝載與登車
(5)定期檢查：能方便地對藥品的品種、數量、效期等查詢，并能在戰材藥品調換更新后方便地填入新的批號與效期。
(6)出庫管理：將庫內物資的標識信息寫入電子標簽，并將其附于物資表面或放入箱內。當安裝了RFID的物品出入閱讀器識讀區時會被自動識別、記錄。并經管理軟件傳至系統數據庫保存．該物品在庫與否的狀態即自動呈現在計算機模擬貨架上。
(7)借用管理：可根據貨架和物品輸入碼選取庫內的物品填寫借用人借用．也可根據借用人和輸入碼選取物品歸還物品庫 借出與歸還的記錄可在物資借用清單中查詢。
(8)統計報表：可查詢產生抽組人員報表、分組物資報表、裝箱清單報表、物資位置報表、裝車信息報表、分類物資報表和物品借用清單。并從程序中自動生成Excel表格．方便打印及與其它系統數據共享。
(9)連接HIS：本軟件可與“軍衛一號”醫院信息系統和部隊醫院信息系統聯網運行，下載物資、藥品、設備信息．免除了相同信息的重復錄入。使戰備物資庫的信息與醫院信息系統其它信息形成完整數據鏈。因部隊醫院信息系統沒有物資管理模塊．該軟件的部隊醫院版增設物資入口。
(10)系統管理：可進行基本字典(保管員、物品箱、車輛、物資)的管理，可對用戶與密碼進行管理。

4．2．2 衛生戰備物資智能化查詢
(1)可立體可視化呈現衛生戰備物資庫布局，包括倉庫、貨架布局、貨架、物品與物品箱的放置位置，并可層層點入。直到呈現物品的名稱與數量。
(2)可由物資的品名直接找到物品所在貨架的位置。

4．2．3 手持機識別

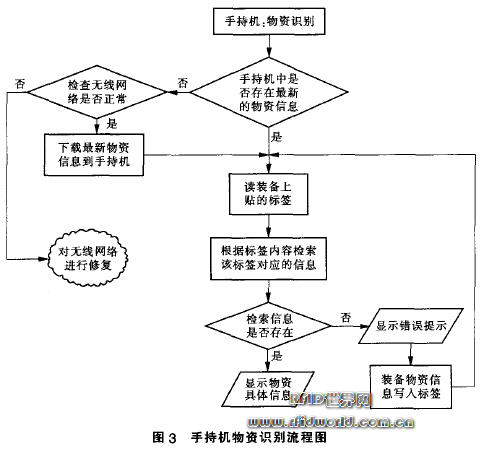

手持讀寫器可在小于1 m的距離非接觸識別物資．并在不開箱的情況下讀出物品箱內物資的具體信息 手持機物資識別流程圖見圖3所示。

5 系統特點

5．1 虛擬庫存立體追蹤
本系統的查詢模塊以計算機模擬倉庫的形式．立體呈現了各種物品的在庫與否和擺放位置信息，所見即所得；觸摸屏查詢方式使查找物品所在方位十分容易。

5_2 圖形界面簡單實用
系統具友好的人機界面．設計緊扣戰備物資管理“三分”“四定”的要求。可操作性強，應用目地明確。

5．3 多級菜單靈活方便
使用過程中有拼音碼和備選菜單提示，操作簡單．路徑清楚。

5．4 聯網更新實時便捷
藥品信息、物資字典信息直接取自醫院信息系統．避免了相同信息的重復錄入．方便醫院對庫存藥品、物資的帳目管理。針對“戰材需長期保有庫存和及時調換”這一特點設計的藥品效期檢查功能．使檢查與調換工作簡單易行。

5．5 查詢統計準確快捷
系統有實用報表查詢和打印功能． 自動產生Excel表格．方便與其它信息系統數據共享。

5．6 數據獲取高效準確
通過局域網．授權用戶可隨時對戰備物資進行查詢．獲得立體可視化場景．了解所在位置、數量、效期等有用信息，方便了機關、領導對戰備物資管理的監督。

5.7 技術先進拓展力強RFID技術的應用
可將戰備物資基本信息及流轉情況進行快速登記 縮短了物資查找、登記工作的時間．去除繁雜的中間環節．達到節約人力、物力及財力的目的，為智能化管理戰備物資提供了的新途徑 手持設備對箱內物品在不開箱狀況既能自動識別．便于野外作業。

5．8 設計周全應用面廣
“一個程序兩種版本”的設計．方便了醫院與部隊各級醫療機構的使用．系統具戰備物資管理的共性．容易平移到其它類別的物資管理系統中 物品編碼兼容了軍隊衛生裝備的統一編碼．方便了戰備物資信息與其它信息系統的交互使用lS1．為延伸到戰時衛生物資的大聯勤調撥和在途管理打下了基礎。

6 結論與討論

(1)成功研發出一套專用于衛生戰備物資管理的系列軟件．功能緊扣戰備物資管理的要求．突出了“三分四定”、箱化管理、預定車輛、物資需常備并及時調換以及進行使用登記等特點。十分實用。
(2)應用計算機模擬技術立體呈現了戰備物資庫物品的實際擺放與裝箱狀況．真正實現了可視化管理。觸摸屏查詢，方便實用.
(3)將RFID 自動識別技術集成于衛生戰備物資管理中，既方便了平時的物資管理．又為戰時物資的在途管理預留了想象空間
(4)將戰備物資管理軟件與醫院原有HIS對接、在網絡環境共享相關物資信息，方便日常管理。
(5)實踐“將后勤裝備物資編碼做為不同系統的共用編碼”．在標準化層面上，考慮了大聯勤信息交互應用的需求。
(6)針對醫院與部隊衛生機構的不同情況，分別設計2個功能相同、后臺連接HIS的不同版本，使軟件適合軍隊各級衛生機構使用。
(7)本項目針對戰備物資管理要求的共性研發，很容易應用于其它類型的戰備物資管理上該研究以創新保障模式為出發點．是深化新時期醫院衛勤準備工作、實現保障手段信息化的具體行動。該系統在某部“戰備規范建設”現場會成功展開演示．受到與會代表高度評價。多家軍隊醫療機構使用該系統后，明顯地提高了戰備物資的管理效率和水平，產生了良好的社會效益。

該系統還有待進一步與戰時信息管理系統聯合應用．才能構成完整的戰備物資物流信息系統。使戰時的物資調動、指揮更加順暢．反應更加快捷。

參考文獻
[1] 張志彬．RFID技術在醫療行業中的應用研究[J]．醫療裝備，2007，20(1)：40—43．
[2] 方準．有源射頻技術(RFID)及其在醫院信息系統(HIS)建設中的應用展望[J]．醫療裝備，2007，20(3)：39—42．
[3] 左婭佳．RFID技術在醫院管理領域的應用忉．中國醫院管理，2005，25(9)：42—43．
[4] 武慧芝，朱云龍，羅海波．基于物流倉儲管理的RFID讀寫器設計[J]．電子技術應用，2006，29(3)：72—77．
[5] 歐敏銓．RFID 系統開發之設計挑戰[EB／OL]．(2006—06—07)[2007-07—15]．http//www.99eda.corn/show.aspx?id=844&cid=53.
[6]中國人民解放軍總后勤部衛生部．中國人民解放軍戰時醫院管理[M]、北京：八一出版社，1994：71—73．
[7] 陳文亮．現代衛勤前沿理論[D]．北京：軍事醫學科學出版社，2006．
[8]魚敏，陳國良、軍隊衛生勤務學[M]．北京：人民軍醫出版社，2007
