所有關于射頻識別(RFID)的大肆宣傳，尤其那些關于零售供應鏈巨大增長的預言似乎已經慢慢冷卻。雖然它經過了20多年的發展，并得到了工業聯盟EPCglobal的支持，但是電子產品代碼(EPC)RFID標簽仍然有待成為下一波發展重點。

雖然面向供應鏈標簽的EPCglobal Gen 2標準的實現步伐比眾多分析家預言的要慢很多，但是該過程確實在繼續前進。不久以后，RFID集裝箱和托臺貼標將融入很多其它已實現的RFID應用中(從收費應答器到動物標簽)，這些應用可在視線范圍之外對日常用品進行跟蹤和識別并連接起物質世界與IT領域。盡管進展緩慢，但是在Gen 2大肆宣傳的背后存在著一定發展?jié)摿Α＿@個標準已經將主要零售商(如Target和Wal-Mart)的跟蹤需求和消費品生廠商的產品包裝進行了統一。更重要的是，EPC是推動RFID超越傳統封閉模式的首個重要?jiǎng)恿Γ和ǔ＃到y(tǒng)的所有組成部分來自同一個供應商，或者至少這些組成部分恰好面向一個給定應用。雖然這種閉環式系統運作良好，但是在電子設計者的工具箱中，系統的所有組成部分并不相關(除了直接設計RFID系統的工程師)。現在，這種模式開始改變了。

通過將開放標準和低成本讀卡機及貼標商品的潛在普遍性進行結合，RFID正在從專有應用轉向更加多變的前景。讀卡器和標簽將內置在移動電話、手提電腦和其他電子設備中。作為一個電子產品設計者，不久你可能會發現RFID成為你下一個產品設計的一部分。

配對

對這些應用新浪潮的關鍵驅動是將RFID用于“配對”或者自動識別需要連接的事物。這些事物包括建立通信的電子外圍器件或者需要正確匹配或控制的易損耗部件。

Swatch Group旗下的半導體公司EM Microelectronic，已經實現了很多通過RFID邏輯綁定物理對象的項目。其中一個例子是對帶有可替換部分的電子設備(如電動牙刷頭)進行“智能重裝”。另一個例子是與打印機通訊傳送的噴墨打印機墨盒，它可以相應調整墨盒的功能。

EM主席Mougahed Darwish表示，在配對應用中，一個電子設備集成了一個RFID讀卡芯片，對應的可用或可重裝部分集成一個信號收發芯片。收發器被用作一個可配置的EEPROM，而主設備可以根據所傳輸?shù)膮?shù)調整自身行為。

根據TI高頻讀卡器產品經理Johnsy Varghese的觀點，工作在13.56MHz的最新RFID讀卡器IC所具有的小型化、低功耗和新功能使得系統設計者能更容易地開發嵌入式RFID應用。

最新的RF芯片具有更多功能，比如一個集成模擬前端、編碼器/解碼器、濾波器、穩壓器、可變?cè)鲆嬖O(shè)置、自動增益控制(AGC)及外部電路可用輸出電源和時鐘。這些特點降低了整個系統復雜度，減少了材料清單(BOM)和對額外軟件的需求。此外，約為25美分硬幣大小的小型RF芯片封裝可簡化系統設計，從而擴展了嵌入式RFID產品的應用領域。

新創公司SkyeTek致力于開發可以與任何供應商的標準化標簽協作的低成本嵌入式標簽讀卡器。SkyeTek已推出tagnostic讀寫器，該公司CEO Rob Balgley指出，RFID讀卡器過去是針對指定市場(如供應鏈)而設計，并且它們一直都比較復雜和昂貴。

SkyeTek的目標是一個通用RFID結構，圍繞頻率協議和標簽選擇建立一個公用性。Balgley說：“我們的產品使得某些設計者能夠容易地確定不同的設計方案。他們不需要鎖定在一個特定頻率或者一個特定協議或者甚至一個特定標簽，因?yàn)槲覀兊漠a(chǎn)品非常抵制這三種局限性。”

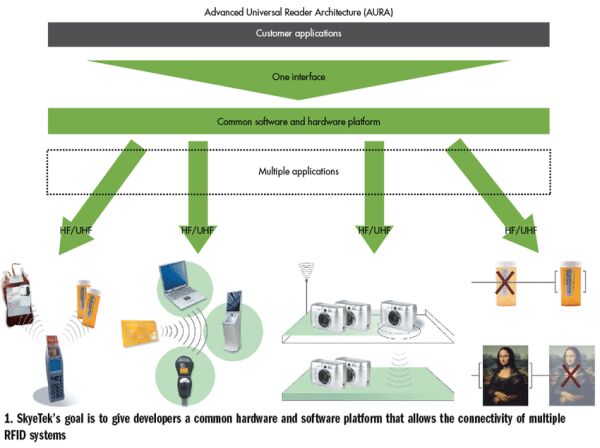

該公司HF和UHF產品具有相同的機械、電子和軟件接口，甚至相同的管腳輸出。在最后時刻，設計者可以決定對HF和UHF的選擇。他說：“或者，如果你得到整個系列產品且打算朝2個方向進行，可以簡化你的目錄和庫存。”(圖1)



SkyeTek的目標是開發最廉價的硬件平臺，該平臺具有功能和性能極其強大的軟件。當針對嵌入式系統設計RFID時，Balgley指出：保證較低的BOM成本非常重要。他說：“我們不希望設計者的材料清單中羅列很多昂貴部件、高端放大器和類似循環器的部分，這些一共可能達到100到200美元。”

M9 UHF SkyeModule采用一個低成本手機部件。UHF板成本為200美元，Balgley表示這個價格比其他競爭模塊要低50%，同時能以每秒20到30個標簽的速度提供3米讀取范圍。SkyeTek的模塊已獲得牌照，這使得它的價格更低并增強了集成度。

嵌入RFID技術的簡化開辟了新的市場，SkyeTek預測，諸如目錄清單管理和訪問控制等傳統RFID應用將匯聚于一個市場。Balgley說：“對于RFID的應用將不再如此獨立和不統一。當存在一個巨大市場時，在能夠衡量收入和創新性方面市場情況將變得很有趣。”

個性化和配對

SkyeTek發現了在利用RFID實現個性化方面的巨大市場。運動器材生產商Brunswick，計劃采用這個技術來自動完成踏步機和跑步機的配置。通過將標簽內置在健身俱樂部會員卡內，俱樂部可自動讀取或記錄會員的鍛煉歷史紀錄，從而節省了員工的時間，否則需要浪費時間對這些設備進行手動設置。

RFID使物質世界和IT服務成為一個整體，并將最終融合互聯網協議。嵌入在辦公設備(如會議電話或者復印機)中的RFID讀卡器可以輕松地自動生成部門列表。Sirit公司出售了2500個Infinity Micro模塊給AirGATE，用于集成到RFID電話系統中。某個電話OEM正在將這個系統加入到全國范圍內拘留所的電話中。犯人會帶上RFID表帶以識別使用監獄內對方付費電話的人。

其他RFID開發商正在申請技術許可階段。在有源RFID領域，Savi Technology通過ISO 18000-7有源RFID空中協議標準開放其技術，在航運集裝箱安全性的應用中工作頻率為433.92MHz。

Savi公司CEO Bob Kramer說：“廣泛參與許可程序是有源RFID市場成熟的標志，也是對標準化將繼續推進這個市場的肯定”。他指出標準有助于為基于RFID的電子封條和集裝箱安全設備的互操作性確立一個基準。

NFC近在眼前

配對對于近場通信(NFC)也非常關鍵。NFC提供了一個雙向、短距離通信協議。基于NFC的設備可以作為一個RFID標簽或者讀卡器，這取決于具體應用。

在去年11月NFC被選作Wi-Fi設備的連接方案。為利用NFC建立Wi-Fi通信，兩個設備僅需置于相近位置。NFC處理配對過程，在兩者之間建立通信協議。

NXP半導體美國區域市場總監Manuel Albers表示，首批Wi-Fi和NFC的聯合設備應該會在今年下半年投放市場。例如，Sirit已經演示了一個集成NFC功能的USB dongle，可以更方便地完成Wi-Fi設置，很多客戶馬上就從這個功能獲得某些幫助。

“無線路由器的返修率高達70%，這僅僅是因?yàn)橛脩艉茈y對設備進行初始化設置”，Albers指出，“通過集成NFC功能或至少加入一個USB fob以便于自動設置，可以降低返修率。”

無線USB、藍牙和超寬帶(UWB)標準組正在考慮其它NFC“配對”方案。Albers認為：“這些應用都是NXP在2002年與Sony聯合創建NFC時沒有考慮過的。”

微軟已加入NFC論壇組織，期望確保Microsoft Windows平臺中驅動的兼容性和對NFC的支持。“微軟有很多關于如何應用NFC的好主意，目前正在保密協議(NDA)下對這些想法進行討論”，Albers補充道。

手機仍然是NFC市場的焦點所在。Albers說：“一旦你完成了NFC電話的重要部署，就得到一個廉價讀卡器的主要基礎設施。只要將NFC加入移動電話中，便擁有一個RFID讀卡器。”

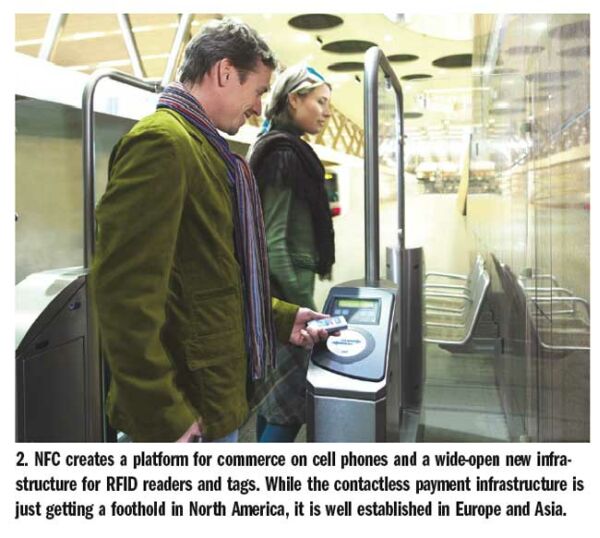

他還指出，NFC電話符合RFID標準：對于無連接智能卡付款設施是ISO 14443；對于目標識別和目標跟蹤為ISO 15693(用于實現的技術方面)和ISO 18000(用于供應鏈的應用方面)。目前正在使用一個預案以協調EPC Gen 2標準和用于UHF(Gen 2)及HF 13.56頻段的ISO 18000(圖2)。

Albers說：“通過這一處理，你的產品符合已部署的標準，并且可以合并運輸和付費過程，也可以在供貨鏈中讀取附在目標或者商品上的標簽。隨著NFC功能集成到移動電話中，你可以獲得很便宜的讀卡器。”用戶可以通過一個安全數字(SD)卡插槽將NFC功能加入到現有電話中，從而獲得類似具有無線接口的Palm設備的智能電話。

電話中的RFID

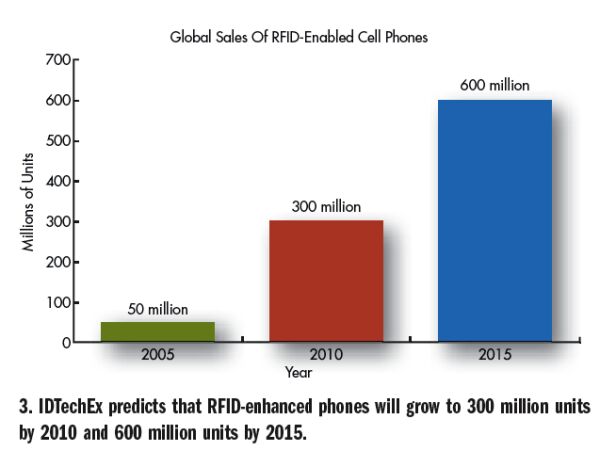

IDTechEx預計在2010年RFID電話將增長到3千萬，2015年將增長到6千萬(圖3)。韓國LG的Active Tagging Group表示，他們的目標是到2010年能賣出10億個有源標簽。


IDTechEx還預測，和其他無線技術結合的RFID應用也將增長。RFID可以和GPS或者GSM結合以定位人或者事物。RFID標簽可以掛在現有的藍牙、Wi-Fi或者雙向無線通信設備上。應用實例包括Radianse將有源RFID與藍牙結合用于對醫院護士進行定位，以及當社會工作人員受到威脅時Connexion2使用GSM和警察聯系。

作者：Mark David
