1  引言

據國家林業局中國林學會最近統計數據表明，2004年我國人造板全年總產量達到5446.49萬M3，歷史上首次突破5000萬M3大關。我們可以清楚地看到，我國民族人造板工業近兩年已經取得了突飛猛進的成績，我國的確已經成為一個名副其實的人造板生產大國，其年產量已高居世界人造板生產大國之首。

同時由于市場競爭的不斷加劇和企業管理發展的需要，我國有相當一部分人造板企業進行了企業信息化建設的探索，一些大企業成功地探索了企業資源計劃(ERP)的推廣與應用，并取得了一定成果。比如在倉庫管理方面，有些企業引進了計算機管理系統，將進貨、退貨、出貨、盤點等倉庫作業管理由傳統的人工操作改為計算機操作。有些企業應用條碼技術，采用便攜式數據采集器的數據庫系統，避免了瑣碎而復雜的表格及數據的重復填寫，突破了人工采集和錄入數據的工作“瓶頸”，部分提高了人造板企業倉庫管理效能和人造板倉庫信息化管理水平。

RFID是無線射頻識別技術的英文（Radio Frequency Identification）的縮寫，是20世紀90年代開始興起的一種自動識別技術，是一項利用射頻信號通過空間耦合（交變磁場或電磁場）實現無接觸信息傳遞并通過所傳遞的信息達到識別目的的技術。此外，RFID還是唯一可以實現多標簽同時識別的自動識別技術。

2  RFID技術原理

RFID技術利用無線射頻方式在射頻讀寫器和射頻標簽之間進行非接觸雙向數據傳輸，以達到目標識別和數據交換的目的。

RFID應用系統的基本工作原理是射頻讀寫器通過發射天線發送一定頻率(低頻、高頻或超高頻)的射頻信號，當射頻標簽進入發射天線工作區域時產生感應電流，射頻標簽獲得能

量被激活；射頻標簽將自身編碼等信息通過卡內置發送天線發送出去；系統接收天線接收到從射頻標簽發送來的載波信號，經天線調節器傳送到射頻讀寫器，射頻讀寫器對接收的信號進行解調和解碼，然后送到后臺主系統進行相關處理；主系統根據邏輯運算判斷該標簽的合法性，針對不同的任務設定做出相應的處理。



3 RFID的特點

1，可讀寫性

只要通過RFID讀寫器即可不需接觸，直接將電子標簽內的信息讀取至數據庫內，也可根據需要再把數據庫內的信息寫入電子標簽內，且一次處理多個標簽。

2，可重復使用

由于RFID為電子數據，可以反復被擦寫，因此可以回收標簽重復使用。如被動式RFID，不需要電池就可以使用，沒有維護保養的需要。

3，小型化和多樣化

RFID在讀取上并不受尺寸大小與形狀之限制，不要為了讀取精度而配合紙張的固定尺寸和印刷品質。為適合不同產品的需要，RFID標簽更可往小型化與多樣化發展。

4，穿透力強

RFID若被紙張、木材和塑料等非金屬或非透明的材質包覆的話，可以進行穿透性通訊，不影響使用。

5，存儲量大

數據容量會隨著記憶規格的發展而擴大，未來物品所需攜帶的資料量愈來愈大，對標簽所能擴充容量的需求也增加，對此RFID不會受到限制。

6，環境適應性好

紙張一受到污染字跡就會看不清楚，但RFID對水、油和藥品等物質卻有強力的抗污性。RFID在黑暗或污染的環境之中，也可以讀取數據[4]。

目前一些人造板企業應用條碼技術，采用便攜式數據采集器的數據庫系統。下面就射頻識別卡和條碼進行比較[5]：



表1 幾種常見的自動識別技術的比較

Tab.1 comparison between RFID card and bar code

4  RFID技術在人造板庫存管理中應用

中小型人造板企業的產品規格型號一般在20～50種以上，特別是木地板生產企業每天產品數量很大。隨著新技術的應用和新產品的開發，人造板的種類還在不斷增加，信息的采集量也不斷擴大。采用了基于RFID的庫存管理系統，操作員可以很方便的在ERP平臺上完成人造板入庫、出庫和盤點工作。

主控系統即倉庫管理系統（Warehouse Management System，WMS）由VC6.0編寫，包括以下模塊：系統維護、基礎信息管理、倉庫管理、查詢統計報表、財務管理。倉庫管理是整個主控系統的核心，主要實現對倉儲基本業務的管理，包括貨品入庫、貨品出庫、貨位管理、盤點管理等。同時主控系統預留有工業以太網接口，以便日后升級。

射頻標簽采用工作在860MHZ至960MHZ的長距離無源標簽，工作距離可達到8.4m。本標簽通過RF前端的模擬電路將天線接收能量部分轉化為電量，為內部電路供電。其內部包含有16位CRC（循環冗余校驗）編碼，具有很高的數據完整性。并且還擁有快速防沖突機制，運用自身防沖突算法實現了真正的內部沖突判斷以及防沖突。本標簽采用64位EPC（電子產品代碼）編碼，且內部包含216字節用戶自定義存儲空間。人造板編碼可由生產日期，規格號，庫房號，流水號，貨架號等一些產品信息及貨位信息組成。

RFID讀寫器除完成簡單的射頻信號收發處理之外，還需要連接上層倉庫管理系統（WMS），將接收到的標簽信息傳送到WMS中，以便系統完成倉庫的入庫、盤點、出庫管理等操作。同時，將物品的貨位等信息通過WMS寫入物品標簽。

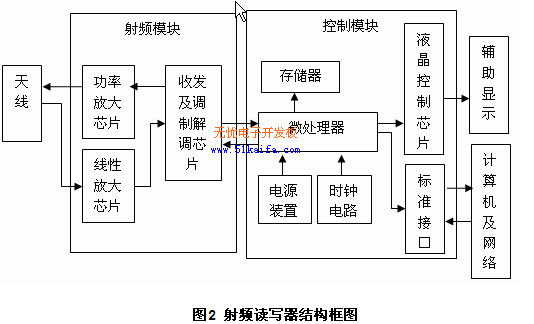

Fig.2  Block diagram of radio frequency reader

RFID讀寫器控制模塊采用兩片AT89S52方案，一個單片機用于和射頻模塊通訊，一個單片機用于數據存儲、信息顯示和與上位機通訊。兩塊單片機之間采用高速雙口RAMDS1609實現數據共享，并有2根“握手”信號實現通訊的同步。數據存儲器采用基于鐵電技術的FM1608，該存儲器是一種非易失性的存儲器，在掉電的情況下并不會丟失所存儲的數據。

RFID讀寫器采用長沙太陽人的SMG12864B液晶，該液晶的顯示容量為128*64點陣，不僅可顯示數字，還可顯示漢字和圖形。在使用RFID讀寫器時可顯示貨品詳細清單。

RFID讀寫器與上位機的接口采用MAX232，該芯片技術已經很成熟，能夠完成電路的TTL/CMOS電平到標準串口電平的轉換。

1，入庫管理

入庫時，主控系統將根據貨品屬性信息自動派生出對應每個單件貨品的EPC 編碼，將其寫入電子標簽的芯片內并為每個將要入庫的貨品指定相應的貨位，同時生成入庫單。倉庫管理員到達指定貨位時，射頻讀寫器顯示屏將顯示此貨位將上架的貨品詳細清單。倉庫管理員根據顯示的貨品上架詳細信息執行上架后，主控系統自動更新庫存貨品記錄，完成產品入庫操作。

2，出庫管理

出庫時，倉庫管理員攜帶射頻讀寫器依次遍歷全部貨位，到達指定貨位時提示倉庫管理員準備貨品下架，顯示器將顯示此貨位將下架的貨品詳細清單。倉庫管理員將根據顯示的貨品下架詳細信息將貨品下架。主控計算機把出庫貨物從數據庫中清除，將庫存貨品狀態記錄更新，完成產品出庫操作。

3，倉庫盤點

盤點目的是為了保持帳存數量和實際庫存數量的一致，準確掌握貨物資源狀況。倉庫管理員攜帶射頻讀寫器依次遍歷全部貨位，并將所收集到的全部貨品信息通過標準接口實時地傳送給主控計算機。主控計算機將發送過來的全部貨品信息與主控計算機中的盤點單中的全部貨品內容互相比對生成清庫帳單，完成倉庫的盤點工作[6]。

5　結語

射頻識別定位技術是一種新的定位信息獲取和處理技術，目前被越來越多地應用于供應鏈上的物流與零售作業，它有著傳統技術不可比擬的優勢。廣大的人造板廠家目前多采用條碼技術，本文提出將更先進的自動識別技術運用到人造板行業中，通過減少工作流中不必要的人流和物流，實現流暢的工作流銜接，幫助企業進行有效地倉儲物流管理。同時為現代木材加工企業在實際應用中尋求一個突破口，為企業整體信息化管理打下基礎，大大提高人造板行業的商業價值。

參考文獻：

[1] 劉華麗，王滔，許文．便攜式數據采集器結合條碼技術在人造板庫存管理中的應用[J]．人造板通訊，2005，12(2)：23-26．

[2] 李毅，李紅波．基于RFID技術的車輛綜合自動管理系統的設計研究[J]．微計算機信息，2005，19：146，153-154．

[3] 陳華君，林凡，郭東輝，吳孫桃．RFID技術原理及其射頻天線設計[J]．廈門大學學報（自然科學版），2005，44：312-315．

[4] 歐陽雪松，李光．新型的自動識別技術—RFID[J]．計算機與網絡，2005，8．53-54，56．

[5] 王曉華，周曉光．射頻識別技術及其應用[J]．現代電子技術，2005，28（11）：30-32，35．

[6] 鄭平標，侯海永．RFID技術在倉儲管理系統中的應用[J]．現代物流，2005，12：18-21．
